EMV-geschützte Steckverbinder: Warum 360°-Schirmanbindung in der Bahntechnik entscheidend ist

EMV-geschützte Steckverbinder sind zentrale Schnittstellen für störsichere Bahnfahrzeuge und leistungsstarke Bordnetze

Elektromagnetische Verträglichkeit, kurz EMV, ist in modernen Bahnfahrzeugen ein sicherheits- und verfügbarkeitsrelevanter Faktor. Wo hohe Ströme, Bordnetzspannungen über 1000 Volt, Umrichter, DC/DC-Wandler, Traktionsantriebe und digitale Steuerungssysteme auf engem Raum zusammenarbeiten, entstehen elektromagnetische Störungen, die zuverlässig beherrscht werden müssen.

Eine zentrale Rolle spielt dabei ein Bauteil, das auf den ersten Blick unscheinbar wirkt: der Steckverbinder. Denn selbst das beste geschirmte Kabel verliert seine Wirkung, wenn der Kabelschirm am Übergang zum Stecker nicht korrekt, niederimpedant und umlaufend angebunden wird.

Genau hier kommen EMV-geschützte Steckverbinder mit 360°-Schirmanbindung ins Spiel. Sie sorgen dafür, dass Schirmströme kontrolliert abgeleitet, Störungen reduziert und elektrische Systeme langfristig zuverlässig betrieben werden können. Besonders in der Bahntechnik sind solche Lösungen unverzichtbar.

Die GIMOTA AG beschäftigt sich seit bald 40 Jahren mit EMV-gerechter Verbindungstechnik. Bereits in den frühen 1990er-Jahren machte sich das Unternehmen mit der Entwicklung der ersten D-SUB-Steckverbinder mit 360°-Schirmanbindung für Bahnanwendungen einen Namen. Diese langjährige Erfahrung fliesst heute in moderne Rundsteckverbinder mit professioneller EMV-Anschlusstechnik für hohe Ableitströme ein.

Bahnfahrzeuge gehören zu den elektromagnetisch anspruchsvollsten technischen Systemen. Der Grund liegt in der Kombination aus hohen Leistungen, langen Leitungswegen, wechselnden Lasten und empfindlicher Elektronik.

In der Schweiz fahren die meisten Eisenbahnen mit Wechselstrom bei 16,7 Hertz. Die Fahrleitungen erzeugen elektrische und magnetische Felder. Da der Stromfluss nicht konstant ist, schwanken auch diese Felder. Beim Beschleunigen von Lokomotiven und Triebwagen steigt der Strombedarf deutlich. Beim elektrischen Bremsen wird Energie ins Netz zurückgespeist. Auf Steigungen oder beim Ziehen schwerer Güterzüge fliesst ebenfalls mehr Strom.

Diese wechselnden Betriebszustände beeinflussen das elektromagnetische Umfeld erheblich. Hinzu kommen moderne Komponenten der Leistungselektronik:

• Traktionsumrichter
• DC/DC-Wandler
• Hochvoltleitungen
• Bordnetzsysteme
• Batteriesysteme
• Steuer- und Kommunikationsleitungen
• Sensorik und Diagnoseeinheiten

Gerade Umrichter und Wandler arbeiten mit schnellen Schaltvorgängen. Dadurch entstehen steile Spannungsflanken, breitbandige Störspektren und Ableitströme, die über Kabelschirme, Gehäuse und Potentialausgleichssysteme geführt werden müssen.
Wenn diese Störströme nicht kontrolliert abgeleitet werden, können sie empfindliche Elektronik beeinflussen, Kommunikationssignale stören oder im schlimmsten Fall die Verfügbarkeit ganzer Subsysteme beeinträchtigen. EMV ist deshalb kein Komfortthema, sondern ein wesentlicher Bestandteil der Betriebssicherheit.

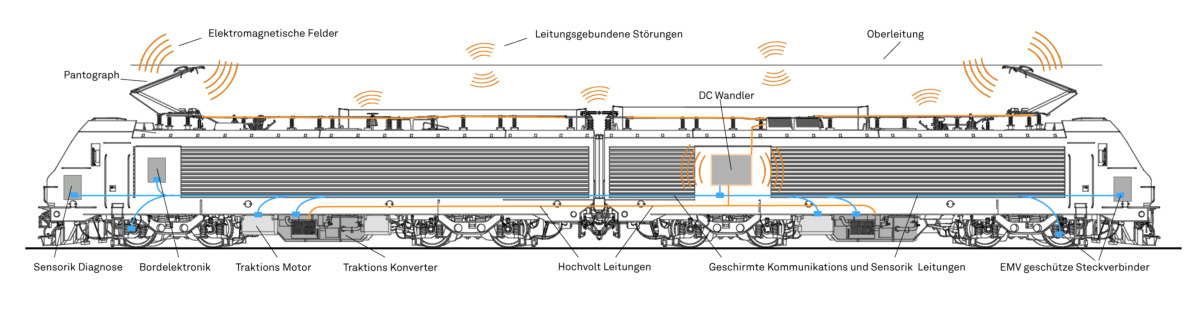

Hohe Ströme, schnelle Schaltvorgänge und lange Leitungswege machen Bahnfahrzeuge zu anspruchsvollen EMV-Umgebungen

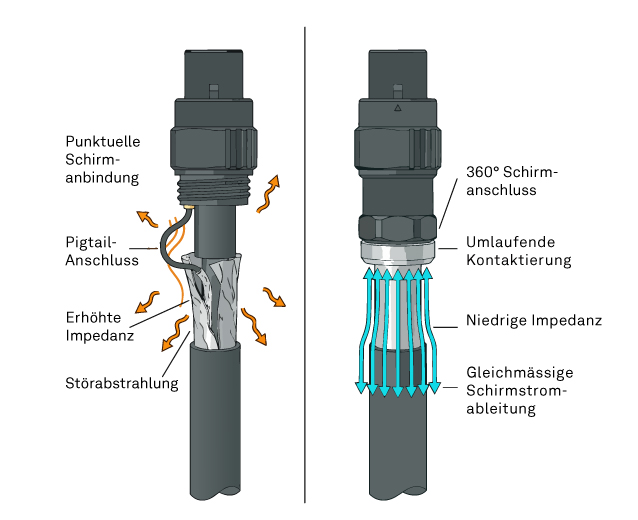

In der EMV-Praxis gilt ein einfacher Grundsatz: Ein Kabelschirm ist nur so gut wie seine Anbindung.

Eine 360°-Schirmkontaktierung stellt sicher, dass der Kabelschirm nicht punktuell, sondern über den gesamten Umfang angeschlossen wird. Dadurch können Schirmströme gleichmässig abfliessen. Gleichzeitig wird die elektromagnetische Abschirmung möglichst lückenlos weitergeführt.

Die Vorteile sind deutlich:

• geringe Übergangswiderstände
• niedrige Transferimpedanz
• bessere Hochfrequenzwirkung
• gleichmässige Ableitung von Schirmströmen
• reduzierte Störaussendung
• höhere Störfestigkeit
• mechanisch stabilere Kontaktierung
• bessere Langzeitzuverlässigkeit

Bei EMV-geschützten Steckverbindern geht es also nicht nur darum, elektrische Kontakte herzustellen. Der Steckverbinder ist Teil des gesamten Schirm-, Erdungs- und Potentialausgleichskonzepts.

GIMOTA Rundsteckverbinder für EMV-Anwendungen setzen deshalb auf spezielle Schirmfedern, sogenannte Groundingfinger. Sie ermöglichen eine lückenlose 360°-Übertragung der Schirmströme vom Stecker auf die Dose. Die Schirmströme werden optimal über das Steckergehäuse abgeleitet. Ergänzend stehen verschiedene Endgehäuse und Schirmanschlussvarianten zur Verfügung, um unterschiedliche Kabeltypen, Montagebedingungen und Systemanforderungen abzudecken.

Die EMV-geschützten Steckverbinder von GIMOTA sind für professionelle Anwendungen in der Bahntechnik ausgelegt. Im Mittelpunkt steht die zuverlässige Ableitung hoher Schirmströme bei gleichzeitig hoher mechanischer und normativer Robustheit.

GIMOTA Rundsteckverbinder nutzen leitfähige Gehäuse, Groundingfinger und variable EMV-Anschlusskonzepte für hohe Ableitströme.

Zu den wesentlichen Eigenschaften zählen:

Diese Merkmale zeigen, worauf es bei hochwertigen EMV-Steckverbindern ankommt: Die elektrische Schirmwirkung muss mit mechanischer Stabilität, Brandschutz, Dichtigkeit und Langzeitbeständigkeit kombiniert werden.

EMV-Steckverbinder werden nicht isoliert betrachtet. Sie sind Teil eines normativ anspruchsvollen Gesamtsystems. Je nach Anwendung kommen unterschiedliche Normen und Regelwerke zum Einsatz.

EN 50121: Elektromagnetische Verträglichkeit im Bahnbereich
Die Normenreihe EN 50121 beschreibt Anforderungen an die elektromagnetische Verträglichkeit von Bahnanwendungen. Sie ist eine der wichtigsten Grundlagen für die Bewertung von Störaussendung und Störfestigkeit im Bahnumfeld.

Relevante Teile sind unter anderem:

• EN 50121-1: Allgemeine Anforderungen
• EN 50121-2: Störaussendung des gesamten Bahnsystems
• EN 50121-3-1: Anforderungen an Schienenfahrzeuge
• EN 50121-3-2: Anforderungen an Geräte in Schienenfahrzeugen
• EN 50121-4: Signal- und Telekommunikationseinrichtungen
• EN 50121-5: Energieversorgungsanlagen

Für Steckverbinder bedeutet dies: Sie müssen zur EMV-Performance des Gesamtsystems beitragen. Ihre Aufgabe ist es, Schirmströme sicher zu führen und Störkopplungen an Schnittstellen zu minimieren.

EN 45545: Brandschutz in Schienenfahrzeugen
Die EN 45545 definiert Brandschutzanforderungen für Materialien und Komponenten in Bahnfahrzeugen. Besonders relevant sind Anforderungen an Flammenausbreitung, Rauchgasdichte und Toxizität. Gimota Steckverbinder ereichen dabei je nach Anspruch und Einsatzort.

• EN 45545-2 R22, R23 / HL1, HL2, HL3
• EN 45545-3 E20

Die Hazard Levels HL1 bis HL3 beschreiben unterschiedliche Gefährdungsstufen. HL3 stellt dabei die höchsten Anforderungen. Für Steckverbinder ist dies relevant, da sie je nach Einbauort in sicherheitskritischen Fahrzeugbereichen eingesetzt werden können.

IEC 60529: Schutzarten durch Gehäuse
Die IEC 60529 beschreibt IP-Schutzarten. Eine Schutzart bis IP69 bedeutet einen hohen Schutz gegen Staub und Wasser, einschliesslich anspruchsvoller Reinigungs- und Umgebungsbedingungen.

Das ist wichtig für Steckverbinder in:

• Unterflurbereichen
• Aussenanwendungen
• Waschanlagen
• feuchten oder verschmutzten Umgebungen
• Bereichen mit Schnee, Eis, Bremsstaub oder Streusalz

IEC 61373: Vibration und Schock
Die IEC 61373 beschreibt Prüfungen für Schock und Vibration bei Betriebsmitteln in Schienenfahrzeugen. Die im PDF genannte Kategorie 2 ist für Komponenten relevant, die im Fahrzeug starken dynamischen Belastungen ausgesetzt sind.

Für EMV-Steckverbinder ist dies entscheidend. Eine Schirmanbindung muss nicht nur im Neuzustand gut funktionieren, sondern auch nach vielen Jahren Vibration, Temperaturwechsel und mechanischer Belastung.

Weitere relevante Vorgaben
Zusätzlich können je nach Projekt weitere Standards relevant sein:

Diese Normen zeigen: Ein EMV-Steckverbinder muss elektrisch, mechanisch, thermisch, chemisch und brandschutztechnisch überzeugen.

Für Entwickler, Systemintegratoren und Einkäufer ist es wichtig, EMV-Steckverbinder nicht allein nach Bauform oder Polzahl auszuwählen. Entscheidend ist die technische Qualität der Schirmanbindung.

Niedriger Übergangswiderstand

Ein geringer Übergangswiderstand ermöglicht die zuverlässige Ableitung von Schirmströmen. Werte wie ≤ 0,5 mΩ nach MIL 1344A/3007 zeigen, dass der elektrische Kontakt zwischen Schirm, Steckverbinder und Gehäuse sehr niederohmig ausgeführt ist.

Niedrige Transferimpedanz

Die Transferimpedanz beschreibt, wie wirksam ein Schirm Störungen unterdrückt. Je niedriger sie ist, desto besser ist die Schirmwirkung. Eine saubere 360°-Anbindung reduziert die Transferimpedanz des Gesamtsystems deutlich.

Mechanische Stabilität

Bahnfahrzeuge sind dauerhaften Vibrationen, Schocks und Temperaturwechseln ausgesetzt. Die EMV-Kontaktierung muss deshalb mechanisch stabil, vibrationssicher und alterungsbeständig sein.

Leitfähige Oberflächen

Kontaktflächen müssen leitfähig und korrosionsbeständig sein. Lackierte, verschmutzte oder oxidierte Kontaktbereiche können die Schirmwirkung erheblich verschlechtern.

Prozesssichere Montage

Eine gute EMV-Lösung muss reproduzierbar montierbar sein. Definierte Werkzeuge, klare Montageprozesse und robuste Anschlusskonzepte sind entscheidend, damit die EMV-Performance nicht vom Zufall abhängt.

GIMOTA bietet verschiedene Anschlussvarianten für unterschiedliche Anforderungen. Dadurch lassen sich Kabelaufbau, Bauraum, Montageprozess und EMV-Anforderungen optimal kombinieren.

Schirmhülse
Der EMV-Anschluss mit Schirmhülse garantiert eine sichere 360°-Schirmkontaktierung auf kleinstem Raum. Durch die definierte Verpressung entsteht ein direkter Kontakt zwischen Schirmgeflecht und Zwischenstück. Das sorgt für geringe Übergangswiderstände, hohe Ableitströme und sehr gute Vibrationssicherheit.

Konusring
Beim Konusring wird das Schirmgeflecht über eine konische Geometrie kontaktiert. Die Konstruktion verhindert das Abscheren des Geflechts und erzeugt durch Verschraubung einen permanenten Kontaktdruck. Diese Lösung ist robust und eignet sich für anspruchsvolle Bahnanwendungen.

Irisfeder
Die Irisfeder ermöglicht eine flexible 360°-Schirmkontaktierung bei unterschiedlichen Schirmdicken. Sie eignet sich sowohl für partiell abisolierte als auch vollständig freigelegte Kabelschirme. Der Vorteil liegt in der hohen Flexibilität bei der Kabelauswahl.

EMV-Kabelverschraubung
Mit einem passenden Zwischenstück kann die Schirmanbindung auch über eine EMV-Kabelverschraubung erfolgen. Diese Lösung bietet grosse Freiheit bei der Auswahl geeigneter Kabelverschraubungen und ermöglicht die Integration vertrauter Komponenten namhafter Hersteller.

Kundenspezifische Lösungen
Bei komplexen Anwendungen können geschirmte Kabel, geschirmte Schutzschläuche und unterschiedliche Schirmpotentiale zusammenkommen. GIMOTA bietet hierfür kundenspezifische EMV-Anschlüsse, etwa mit Irisfeder (1), Schirmunterbrechung (2) und Schlauchverschraubung (3).

Auch hochwertige Komponenten können ihre Wirkung verlieren, wenn sie falsch eingesetzt werden. Typische Fehler sind:

• Schirmanbindung nur über Litze statt 360°
• beschädigtes Schirmgeflecht
• ungeeignete Kabelverschraubung
• lackierte oder oxidierte Kontaktflächen
• fehlende Zugentlastung
• unkontrollierte Verbindung unterschiedlicher Schirmpotentiale
• falsche Montagewerkzeuge
• nicht eingehaltene Drehmomente
• mechanisch instabile Endgehäuse

Der wichtigste Punkt lautet: Eine Schirmung muss nicht nur vorhanden sein, sie muss elektrisch und mechanisch korrekt in das Gesamtsystem integriert werden.

EMV-geschützte Steckverbinder sind in der Bahntechnik systemkritische Komponenten. Sie stellen sicher, dass geschirmte Leitungen ihre Funktion nicht an der Schnittstelle verlieren. Besonders bei hohen Ableitströmen, dynamischen Lastwechseln und leistungsstarker Bordelektronik ist eine zuverlässige 360°-Schirmanbindung unverzichtbar.

Normen wie EN 50121, EN 45545, IEC 60529 und IEC 61373 setzen den technischen Rahmen. In der Praxis entscheiden jedoch Details wie Übergangswiderstand, Transferimpedanz, Kontaktkraft, Oberflächenqualität und Montageprozess über die tatsächliche EMV-Leistung.

Die GIMOTA AG bringt in diesem Bereich bald 40 Jahre Erfahrung ein. Seit den frühen 1990er-Jahren, als das Unternehmen mit den ersten D-SUB-Steckverbindern mit 360°-Schirmanbindung für Bahnanwendungen Massstäbe setzte, entwickelt GIMOTA praxisnahe Lösungen für professionelle EMV-Schirmabgriffe. Moderne Rundsteckverbinder mit Groundingfingern, leitfähigen Oberflächen und variablen Anschlusskonzepten führen diese Kompetenz konsequent weiter.

Die zentrale Erkenntnis bleibt: Ein EMV-geschützter Steckverbinder ist weit mehr als eine elektrische Verbindung. Er ist ein entscheidender Bestandteil des Schirm-, Erdungs- und Sicherheitskonzepts — und damit ein wichtiger Beitrag zur Ausfallsicherheit moderner Bahnfahrzeuge.
